PRODUÇÃO EM LOTE INTERMEDIÁRIO

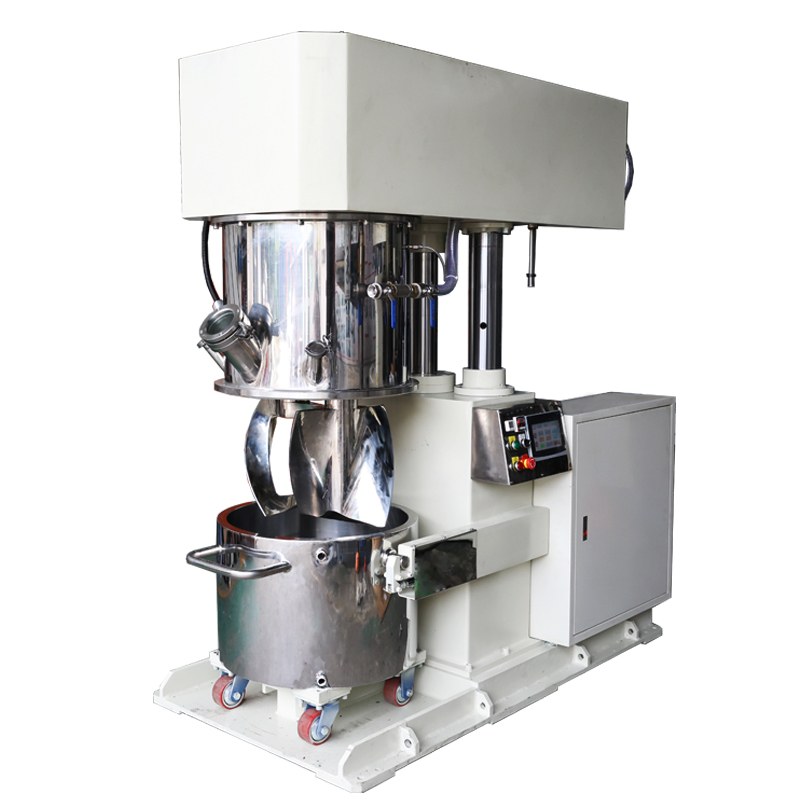

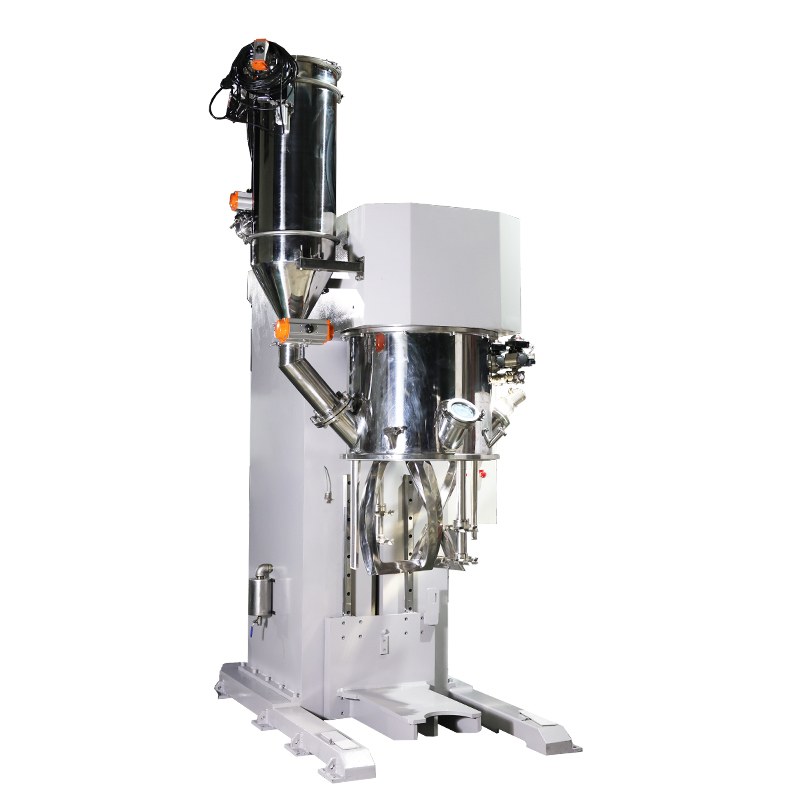

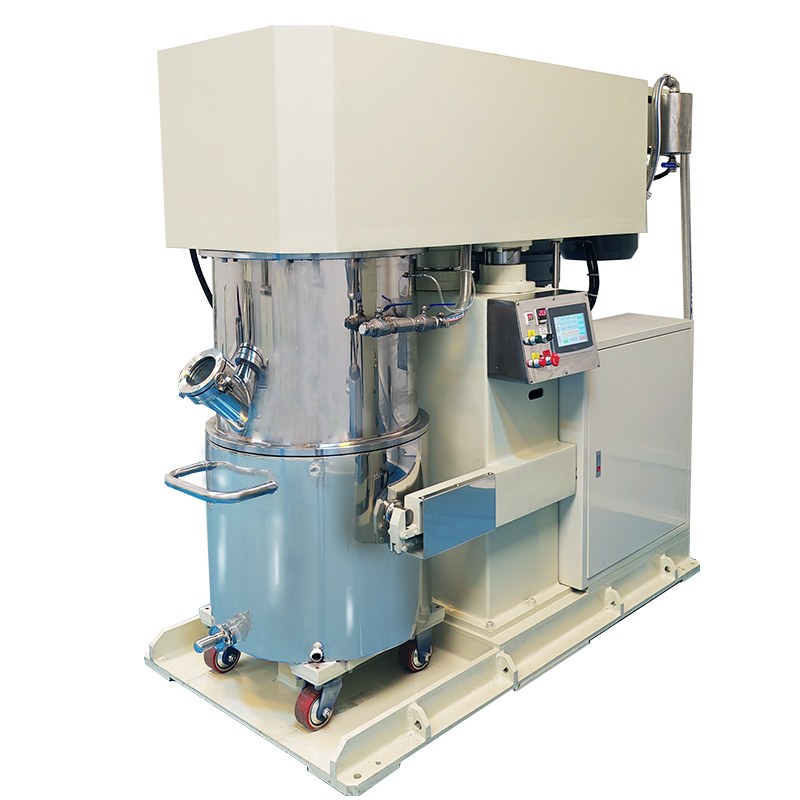

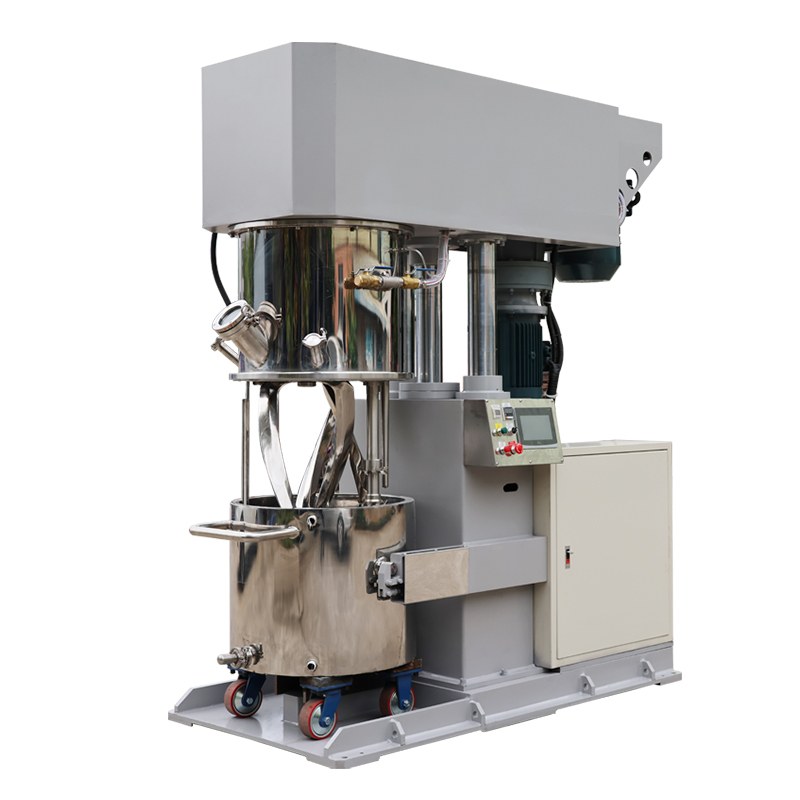

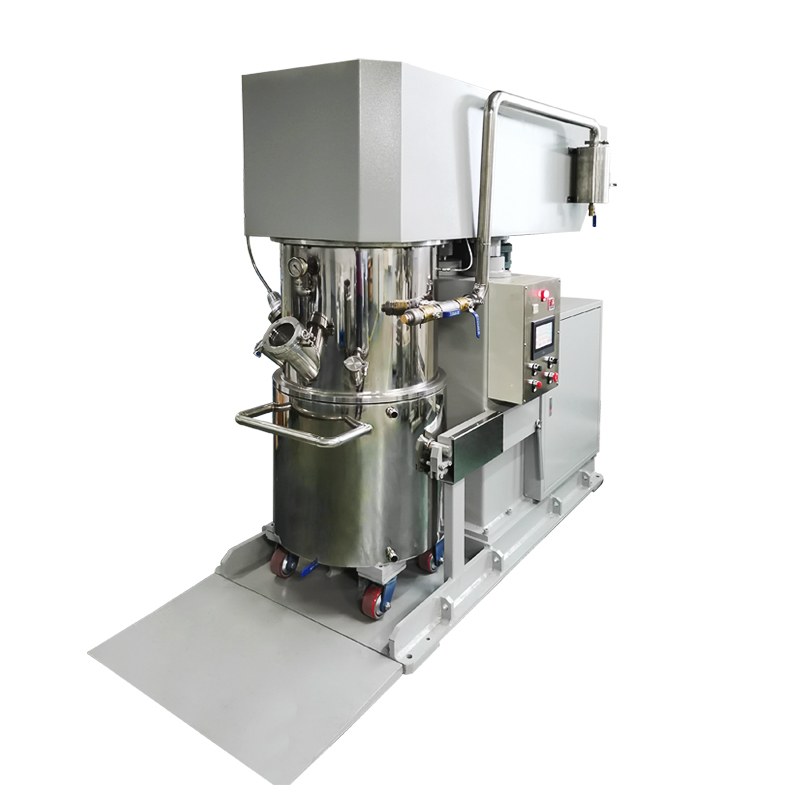

Misturador Planetário Dual a Vácuo de 100 L
MODELO: RJ-JBC-100L // CERTIFICADO CE
Um misturador planetário duplo a vácuo de 100 litros para produção piloto e em lote intermediário de pastas técnicas de alta viscosidade — adesivos condutivos, pasta de solda, suspensão de ânodo de bateria e pastas eletrônicas — que combina lâminas girais de fundição sob pressão sem solda com um dispersor de alta cisalhamento de 18,84 m/s dentro de um vaso de vácuo com camisa.
Especificações Técnicas
RJ-JBC-100L — Misturador a vácuo planetário duplo de 100 litros para produção piloto e em lote intermediário de pastas técnicas de alta viscosidade.
| Parâmetro | Valor da especificação | Notas de Engenharia |
|---|---|---|
| Volume Total do Tanque | 100 litros | Recipiente com jaqueta, água de resfriamento ou óleo de transferência de calor |
| Velocidade da Lâmina Planetária | VFD ajustável | Alcance de revolução/rotação a ser confirmado |
| Velocidade Linear do Dispersor | 18,84 m/s | Disco de dispersão de alta cisalhagem no diâmetro máximo |
| Instrumentação a vácuo | Pódio digital Panasonic | Equipamento padrão em todos os modelos |
| Sensoria de Temperatura | Sensor PT100, contato com o produto | Equipamento padrão em todos os modelos |
| Jacket do Navio | Dupla camada + sulco de fluxo | Água de resfriamento no fundo ou óleo de transferência de calor |
| Temperatura máxima de aquecimento | ≤ 200 °C | Isolamento necessário quando a temperatura do processo ultrapassa 60 °C |
| Construção da Lâmina | Lâmina de fundição sob pressão de peça única, sem solda | Versão de lâmina dobrável disponível mediante solicitação |
| Opções de Descarga | Descarga inferior ou descarga frontal | Especificado na ordem |
| Sistema de Controle | HMI com tela sensível ao toque + PLC | Armazenamento de receitas e sequenciamento de processos |
Principais Características de Design
Quatro detalhes que decidem se um lote de pasta de 100 litros sai uniforme, sem bolhas e repetível.
Lâminas de Ferro Fundido de Peça Única
A lâmina torcida padrão é fundida em peça única, em vez de fabricada e soldada, para que a geometria helicoidal permaneça precisa e nenhuma fresta ou fresta de solda fique no fluxo de produto. Uma versão de lâmina dobrável está disponível para embarcações com aberturas estreitas.
Velocidade Linear do Dispersor de 18,84 m/s
O disco de dispersão de alta cisalhamento é dimensionado para o recipiente de 100 litros para que a velocidade da ponta atinja 18,84 m/s — o suficiente para umedecer e desaglomerar os preenchimentos condutores e pós de ânodo sem envelhecer excessivamente a pasta.
Resfriamento e Aquecimento em Um Único Recipiente
Uma jaqueta de dupla parede com um sulco de guia de fluxo na parte inferior lida tanto com água de resfriamento quanto com óleo de transferência de calor. A temperatura do processo é limitada a 200 °C; quando o produto deve funcionar acima de 60 °C, o isolamento externo é enrolado na fábrica e deve ser declarado no pedido.
Descarga inferior ou frontal
A configuração da descarga é fixa na ordem — descarga inferior para linhas alimentadas por gravidade, descarga frontal onde o vaso é servido por uma unidade de pressagem ou uma bomba de transferência.
Onde encaixa o quadro de 100 L
As quatro famílias de pasta para as quais Ruijing constrói essa estrutura — tiradas de projetos de clientes ao vivo, não de uma lista genérica da indústria.
Adesivo condutor
Adesivos preenchidos com prata e carbono são espessos, tixotrópicos e fáceis de aerar. A mistura a vácuo sob o recipiente fechado remove o ar travado antes que o adesivo seja dispensado.
Pasta de solda
Pastas de solda com pó metálico precisam que o pó seja umedecido uniformemente, sem moê-lo mais fino. Os braços planetários de baixa velocidade dobram a pasta enquanto o dispersor decompõe os aglomerados.
Lama de Ânodo de Bateria
Pólhas de grafite e ânodo de silício são misturadas a vácuo para remover bolhas que, de outra forma, se tornariam defeitos de revestimento na linha de eletrodos.
Pasta Eletrônica
Pastas térmicas e eletrônicas se beneficiam do recipiente com revestimento, que mantém a pasta a uma temperatura controlada enquanto ela é homogeneizada.
Perguntas Frequentes — RJ-VPM-500L
Dúvidas comuns de engenharia sobre retenção de vácuo, descarga de material viscoso, conformidade com sala limpa e aprovação global de FAT.
P1. Por que a velocidade linear do dispersor importa mais do que o RPM?
A velocidade da ponta, não o RPM do eixo, é o que define o corte que a pasta realmente vê. A 18,84 m/s, o disco de 100 L corresponde ao regime de cisalhamento de quadros maiores, então uma fórmula validada em uma máquina maior pode ser reduzida sem precisar redesenvolver o passo de dispersão.
P2. O mesmo recipiente pode ser usado para resfriamento e para aquecimento?
Sim. A jaqueta de dupla camada com seu sulco inferior de guia de fluxo aceita tanto água de resfriamento quanto óleo de transferência de calor. O aquecimento é limitado a 200 °C, e quando o processo ultrapassa 60 °C, o recipiente é revestido com isolamento na fábrica — isso deve ser declarado ao fazer o pedido.
P3. Quais configurações de descarga estão disponíveis?
Descarga inferior e descarga frontal. A escolha é fixa na ordem: descarga no fundo é adequada para linhas alimentadas por gravidade, descarga frontal para recipientes atendidos por uma unidade de pressagem ou bomba de transferência.
P4. As lâminas de mistura são soldadas?
Não. A lâmina de torção padrão é fundida em um único tiro de um molde, então não há emendas de solda que distorçam a hélice ou aprisionem o produto. Uma versão de lâmina dobrável está disponível para aberturas estreitas de vasos.
