BANCO DE BANCADA / P&D
Misturador de vácuo planetário de laboratório 0,2-1 L
MODELO: RJ-JBC-L-0.2/1L // CERTIFICADO CE
Uma linha de misturadores planetários a vácuo de bancada que cobre vasos de 0,2 L, 0,3 L, 0,5 L e 1 L — construída para triagem em escala de gramas de adesivos condutivos, pastas eletrônicas e polpas de bateria na mesma cinemática de mistura dos quadros de produção. Troque o recipiente, mantenha a receita.
Especificações Técnicas

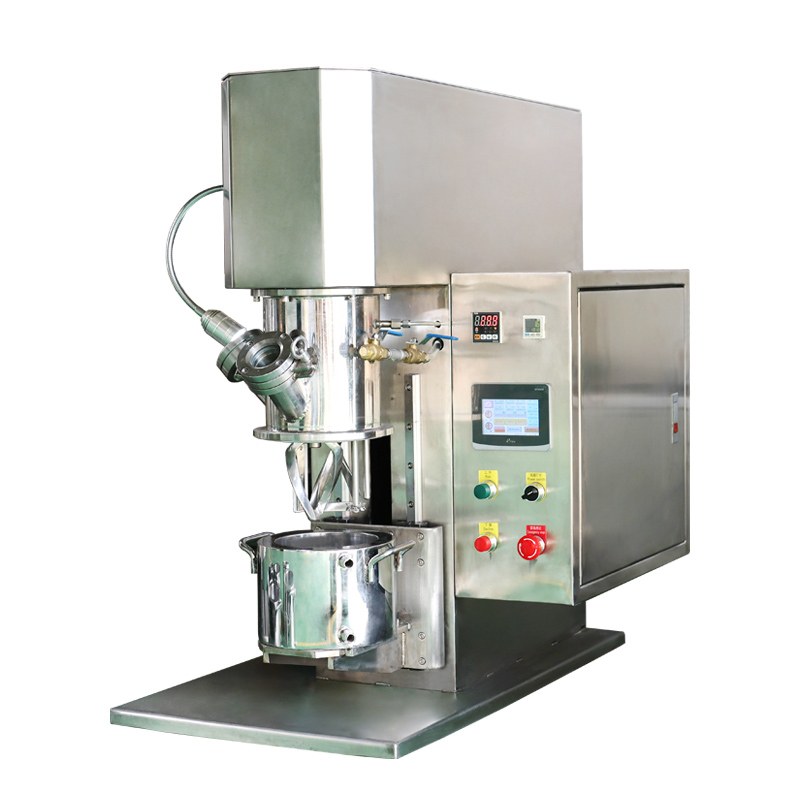

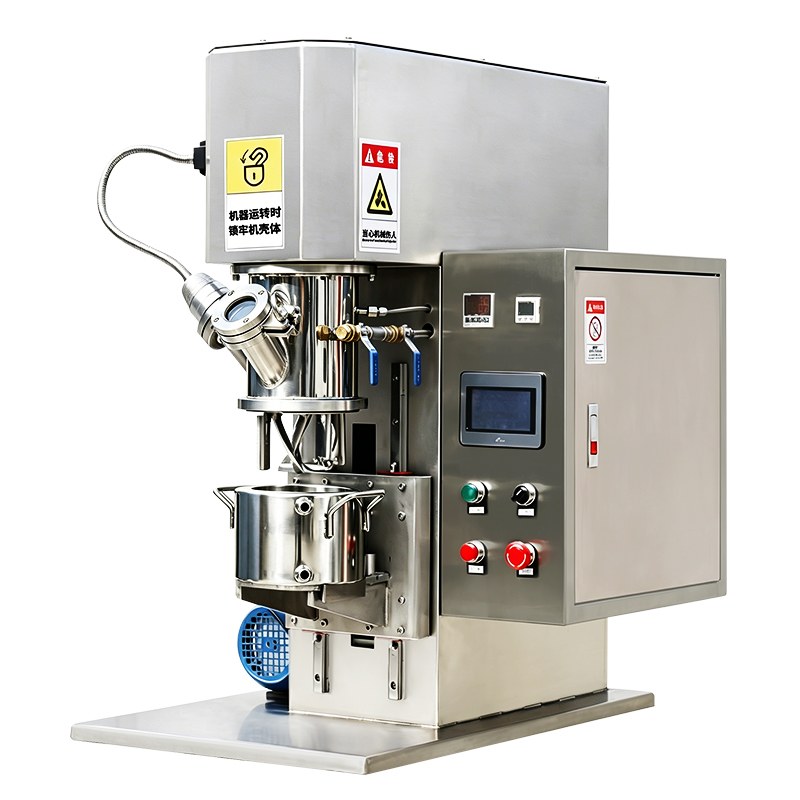

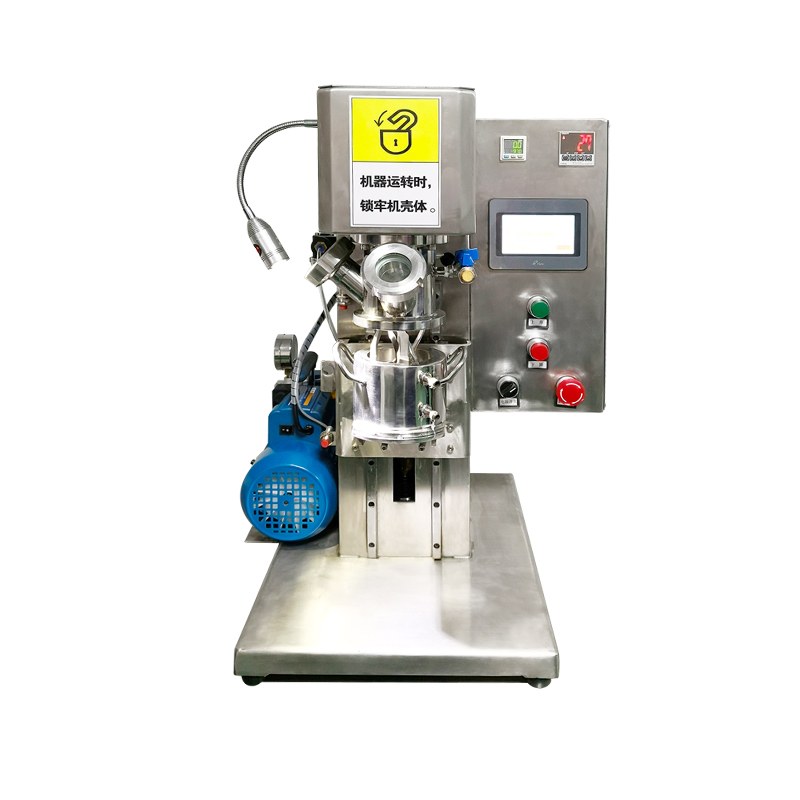

Quatro tamanhos de vasos em uma única estrutura de bancada: 0,2 L, 0,3 L, 0,5 L e 1 L, para triagem em escala de gramas.
| Parâmetro | Valor da especificação | Notas de Engenharia |
|---|---|---|
| Volume de Projeto | 0,2 - 1 L | Embarcações de 0,2 / 0,3 / 0,5 / 1 L |
| Motor do Agitador | 200 W @ 150 rpm | Sem poço dispersor separado |
| Área de Impacto | 500 × 470 × 688 mm | Estrutura de bancada |
| Peso da Máquina | 200 kg | Base fundida, coluna de elevação |
| Fonte de Alimentação | 220 V, monofásica | Suprimento padrão de laboratório |
| Instrumentação a vácuo | Pódio digital Panasonic | Padrão em todos os modelos |
| Sensoria de Temperatura | Sensor PT100, contato com o produto | Padrão em todos os modelos |
| Construção da Lâmina | Lâmina de fundição sob pressão de peça única, sem solda | Versão dobrável opcional |
| Descarga | Embarcação levantada | Sem porta de descarga nesse tamanho |
| Sistema de Controle | HMI com tela sensível ao toque + PLC | Armazenamento de receitas e rampa repetível |
Principais Características de Design
Uma máquina de bancada de 200 kg que ainda se comporta como o navio de produção que ela deveria prever.
Ação Planetária em 0,3 litros
Dois braços orbitam enquanto giram em seus próprios eixos, com o raspador seguindo a parede. Nesse tamanho, o lote é medido em gramas, mas a cinemática é a dos quadros de produção, então um resultado de triagem é transferido.
Apenas agitador, 200 W a 150 rpm
Um eixo separado de alta velocidade em um navio de 0,3 L seria superespecificado: o diâmetro do disco é tão pequeno que a velocidade da ponta diminui e o eixo adiciona trabalho de limpeza. O chassi de 0,2 L é um misturador agitado, hermético ao vácuo, para screening.
Bitola Panasonic e PT100
A remoção de ar é o objetivo da cribragem de adesivos condutores e pastas, então a máquina carrega o mesmo medidor de vácuo e sensor de temperatura do produto que as estruturas de produção.
500 × 470 mm, 220 V monofásica
A estrutura instala uma capela ou bancada de laboratório e funciona com uma fonte padrão monofásica, portanto não é necessário trabalho de instalação antes do primeiro teste.
Onde o quadro de 0,2 L se encaixa
Triagem, não produção: a estrutura existe para falhar de forma barata antes que uma fórmula chegue a um recipiente maior.
Triagem de Formulação
Comparar cargas de preenchimento, agentes molhantes ou sequências de mistura em lotes de 200 a 300 mL antes de comprometer o material para uma corrida piloto.
Adesivo condutor
Verificando se um adesivo preenchido com prata deaera limpamente sob vácuo em uma determinada carga de sólidos.
Pasta Eletrônica
Homogeneização em pequenos lotes de pastas térmicas ou eletrônicas, onde algumas centenas de gramas representam todo o orçamento da amostra.
Amostras de Clientes
Produzir um conjunto de amostras reproduzíveis a partir de um único lote de referência para testes de qualificação.
Perguntas Frequentes — RJ-VPM-500L
Dúvidas comuns de engenharia sobre retenção de vácuo, descarga de material viscoso, conformidade com sala limpa e aprovação global de FAT.
P1. Por que esse modelo não tem dispersor de alta velocidade?
Com 0,3 L, o diâmetro do disco é pequeno demais para que um dispersor separado adicione velocidade útil na ponta, e o eixo extra só adicionaria trabalho de limpeza entre as amostras. A estrutura é um misturador a vácuo agitado para formulações de triagem, não um modelo em escala de uma máquina dispersora.
P2. Ele pode funcionar a vácuo como os mixers de produção?
Sim. O recipiente é selado e a máquina carrega um medidor de vácuo digital Panasonic e um sensor PT100 no produto, o que o torna útil para blindagem de adesivos e pastas onde o aprisionamento de ar é o modo de falha.
P3. Como o lote é esvaziado?
Não há porta de descarga nesse tamanho. O recipiente é levantado para fora da estrutura e o lote é transferido manualmente ou com uma pequena unidade de pressagem.
